Как работают двигатели постоянного тока: щеточные и бесщеточные, компоненты и приводы

Как работает двигатель постоянного тока

Двигатель постоянного тока (постоянного тока) преобразует электрическую энергию в механическое вращение, используя взаимодействие между магнитным полем и проводником с током. Принцип действия вытекает из закона силы Лоренца: когда электрический ток протекает через проводник, находящийся внутри магнитного поля, на проводник действует сила, перпендикулярная как направлению тока, так и направлению поля. Расположите достаточное количество проводников с током во вращающемся узле, и эта сила превратится в непрерывный вращающий момент.

На практике двигатель постоянного тока содержит две основные магнитные системы. статор обеспечивает стационарное магнитное поле — либо от постоянных магнитов, либо от электромагнитов (обмоток возбуждения). ротор (также называемый якорем) несет проводники, подключенные к внешнему источнику питания постоянного тока. Ток, протекающий через проводники ротора, реагирует с полем статора, создавая крутящий момент, вращающий ротор. Пока подается напряжение постоянного тока, двигатель продолжает вращаться.

Скорость двигателя постоянного тока в первую очередь контролируется приложенным напряжением: более высокое напряжение приводит к более быстрому вращению. Выходной крутящий момент пропорционален току якоря. Эта прямая зависимость между напряжением, током, скоростью и крутящим моментом делает двигатели постоянного тока исключительно простыми в управлении в широком рабочем диапазоне — свойство, которое объясняет их продолжающееся доминирование в приводах с регулируемой скоростью.

Компоненты электродвигателя постоянного тока

Внутренняя архитектура двигателя постоянного тока варьируется в зависимости от конструкции с щеткой и без щетки, но некоторые основные компоненты являются общими для обоих типов.

Статор

Статор — это стационарный внешний узел двигателя. В двигателях постоянного тока малой мощности и малой мощности поле статора создается постоянными магнитами, прикрепленными к внутреннему отверстию корпуса двигателя. В более крупных промышленных двигателях постоянного тока статор несет обмотки возбуждения — катушки проволоки, намотанные вокруг полюсных наконечников, — через которые протекает отдельный ток возбуждения постоянного тока для создания магнитного поля. Корпус статора обычно изготавливается из ламинированной кремниевой стали, чтобы минимизировать потери на вихревые токи.

Ротор (Якорь)

Ротор представляет собой вращающийся узел, установленный на валу двигателя. Он состоит из пластинчатого железного сердечника с выточенными по его окружности пазами, в которые наматываются обмотки якоря. Ламинированная конструкция снижает потери на вихревые токи в утюге. В коллекторных двигателях постоянного тока ротор несет намотанные катушки; в бесщеточных двигателях постоянного тока вместо этого на роторе установлены постоянные магниты.

Коллектор и щетки (только коллекторные двигатели)

Коммутатор представляет собой сегментированное медное кольцо, закрепленное на валу ротора. Каждый сегмент подключается к отдельной катушке якоря. Угольные щетки — подпружиненные контакты, установленные в корпусе статора — прижимаются к поверхности коллектора и поддерживают электрический контакт при вращении вала. Когда ротор вращается, сегменты коллектора последовательно проходят под щетками, автоматически переключая направление тока в каждой катушке в нужный момент, чтобы поддерживать крутящий момент, действующий в постоянном направлении вращения. Это механическое переключение и определяет коллекторный двигатель постоянного тока.

Обмотки

Обмотки якоря представляют собой изолированные медные проводники, намотанные в пазы ротора. Конфигурация обмотки — коленчатая, волновая или симплексная — определяет количество параллельных путей тока через якорь и влияет на скоростно-моментные характеристики двигателя. Обмотки возбуждения на статоре, если они имеются, наматываются так, чтобы обеспечить количество магнитных полюсов, необходимое для расчетного диапазона скорости и крутящего момента.

Вал, подшипники и корпус

Выходной вал передает механический крутящий момент на нагрузку. Прецизионные шарикоподшипники или подшипники скольжения поддерживают вал на каждом конце корпуса, поддерживая воздушный зазор между ротором и статором в пределах жестких допусков. Корпус (торцевые колокола и рама) обеспечивает структурную поддержку, защищает внутренние компоненты, а в некоторых конструкциях включает охлаждающие ребра или приспособления для крепления внешнего вентилятора.

Матовый двигатель постоянного тока : Принцип работы и характеристики

В щеточном двигателе постоянного тока коллектор и щетки выполняют функцию переключения тока механически. Когда якорь вращается, сегменты коллектора проходят мимо неподвижных щеточных контактов, последовательно подключая каждую катушку якоря к источнику питания. Это гарантирует, что независимо от положения ротора катушка, в данный момент совмещенная с зазором между полюсами статора, всегда проводит ток в правильном направлении, создавая прямой крутящий момент.

В результате получается двигатель, который работает напрямую от источника постоянного тока без необходимости внешней электронной коммутации. Подключите коллекторный двигатель постоянного тока к аккумулятору или регулируемому источнику постоянного тока, и он немедленно начнет вращаться. Поменяйте полярность, и направление изменится. Эта простота является основной причиной того, что коллекторные двигатели по-прежнему широко используются в экономичных приложениях с низкой и средней сложностью.

Механический контакт между щетками и коллектором представляет собой ключевые ограничения двигателя. Трение щетки-коллектора приводит к образованию тепла и частиц износа, а искрение, возникающее при переключении сегментов, создает электромагнитные помехи (ЭМП). Замена щеток обычно требуется каждые 1000–5000 часов работы. в зависимости от текущей нагрузки, скорости и условий эксплуатации. Поверхность коллектора также требует периодического осмотра и ремонта.

Коллекторные двигатели постоянного тока не подходят для использования в огнеопасных или взрывоопасных средах, поскольку искрение на щетках может воспламенить окружающие газы. Их максимальная скорость также ограничена механическими ограничениями контакта щетки с коммутатором, обычно достигая максимума при 3000–8000 об/мин в большинстве конструкций.

Матовый против. Бесщеточный двигатель постоянного тока : Основные различия

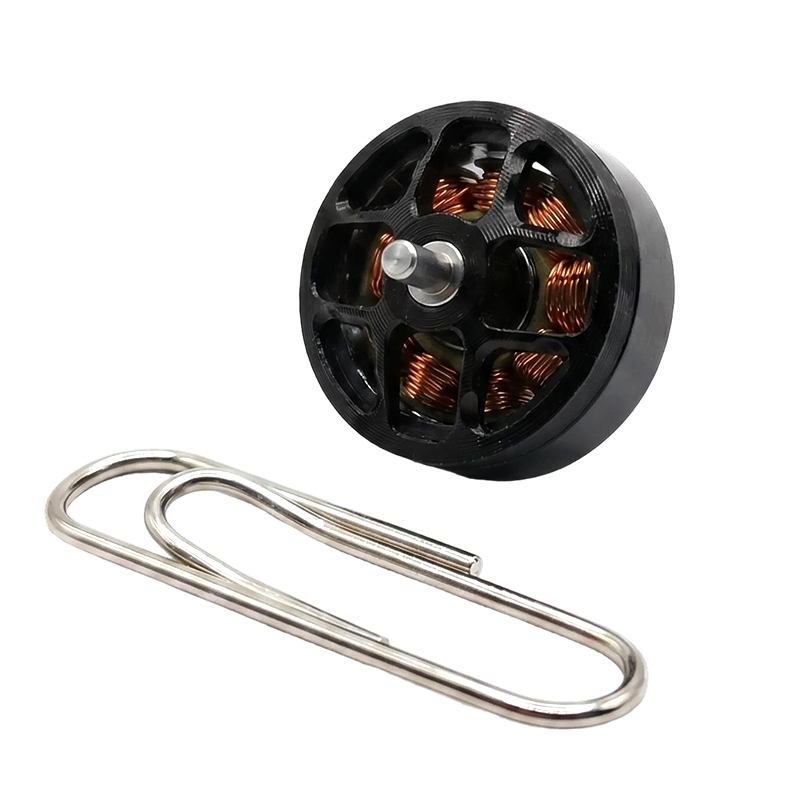

Бесщеточный двигатель постоянного тока (BLDC) полностью исключает коллектор и щеточный узел за счет перемещения постоянных магнитов на ротор, а обмоток — на статор. Переключение тока — коммутация — осуществляется электронным способом с помощью контроллера двигателя, который контролирует положение ротора с помощью датчиков Холла или обнаружения обратной ЭДС и подает питание на катушки статора в правильной последовательности для поддержания вращения.

Эта архитектурная инверсия имеет значительные последствия для производительности, обслуживания и диапазона приложений.

Преимущество бесщеточных двигателей в эффективности особенно важно в приложениях с батарейным питанием. Трансмиссия электромобиля или электроинструмент, работающий на двигателе BLDC с КПД 92 % по сравнению с щеточным эквивалентом с КПД 80 %, напрямую приводит к увеличению времени работы на одной зарядке и снижению тепловой нагрузки на аккумуляторную батарею. Это основная причина почти повсеместного перехода на бесщеточные двигатели в беспроводных электроинструментах, электромобилях, дронах и системах отопления, вентиляции и кондиционирования воздуха за последние два десятилетия.

Когда использовать коллекторный двигатель постоянного тока

Несмотря на преимущества бесщеточных конструкций, коллекторные двигатели постоянного тока остаются правильным выбором в нескольких категориях приложений.

• Недорогие приложения с коротким рабочим циклом: Автомобильные стеклоподъемники, регуляторы сидений, дворники и двигатели небольших бытовых приборов работают достаточно редко, поэтому износ щеток не является практической проблемой в течение срока службы автомобиля или продукта. Более низкая стоимость двигателя и простая схема управления (реле или H-мост) в этих случаях перевешивают преимущество бесщеточного двигателя в эффективности.
• Простые требования к переменной скорости: Там, где для управления скоростью требуется только регулировка напряжения питания — с помощью потенциометра, сигнала ШИМ или базового привода — коллекторные двигатели предлагают самую низкую стоимость и сложность системы.
• Высокий пусковой момент на низкой скорости: Коллекторные двигатели постоянного тока с последовательной обмоткой создают максимальный крутящий момент при запуске (срывной момент), что делает их исторически предпочтительными для тяговых устройств, таких как краны, подъемники и электровозы, где важен высокий крутящий момент при нулевой скорости.
• Замена в существующей инфраструктуре: Промышленные предприятия с установленными коллекторными двигателями постоянного тока и имеющимся запасом щеток часто продолжают использовать коллекторные двигатели там, где инфраструктура привода уже имеется, и экономика преобразования не оправдывает капитальные затраты.

Двигатель постоянного тока и приводные системы

Привод двигателя постоянного тока (также называемый приводом постоянного тока или контроллером постоянного тока) — это пакет силовой электроники, который регулирует напряжение и ток, подаваемые на двигатель постоянного тока, для управления его скоростью, крутящим моментом, ускорением и направлением. Двигатель и привод вместе образуют полноценную систему управления движением: двигатель обеспечивает механическую выходную мощность, а привод управляет электрическим входом для достижения желаемого профиля движения.

Матовые приводы постоянного тока

Традиционные коллекторные приводы постоянного тока используют методы тиристорного (SCR) фазового управления или ШИМ (широтно-импульсной модуляции) для регулирования напряжения якоря. Четырехквадрантный привод может контролировать скорость и крутящий момент в обоих направлениях вращения, обеспечивая рекуперативное торможение, при котором двигатель действует как генератор во время замедления, возвращая энергию в шину питания. Эта возможность широко используется в промышленных приложениях, таких как намоточные машины, прокатные станы и подъемники, где важны контролируемое замедление и рекуперация энергии.

Точность регулирования скорости коллекторного привода постоянного тока с замкнутым контуром и сигналом обратной связи тахометра обычно составляет ±0,1% от заданной скорости , что объясняет их долгое доминирование в точном промышленном управлении движением до того, как в 1990-х годах появились преобразователи частоты переменного тока.

Бесщеточные приводы постоянного тока (контроллеры BLDC)

Контроллер двигателя BLDC выполняет электронную коммутацию, считывая положение ротора — с помощью датчиков Холла, встроенных в двигатель, или посредством бездатчиковой оценки противоЭДС — и переключая ток через фазы статора в правильной последовательности. Контроллер также управляет рабочим циклом ШИМ для регулирования скорости и контролирует ток для ограничения крутящего момента. Более сложные приводы BLDC реализуют управление по полю (FOC), которое оптимизирует угол между полем статора и магнитом ротора для достижения максимального крутящего момента на ампер во всем диапазоне скоростей.

В интегрированных системах движения, таких как шарниры роботов, сервооси и шпиндели с ЧПУ, двигатель BLDC и его привод обычно соединяются и настраиваются как согласованный комплект. Параметры привода, включая полосу пропускания контура тока, коэффициент усиления контура скорости и время коммутации, настраиваются во время ввода в эксплуатацию и сохраняются в энергонезависимой памяти привода.

Ключевые параметры выбора привода

• Номинальный непрерывный и пиковый ток: Привод должен выдерживать непрерывный рабочий ток двигателя и пиковый ток, потребляемый во время ускорения, без отключения или отключения из-за перегрева.
• Диапазон напряжения питания: Должно соответствовать номинальному напряжению двигателя и имеющемуся источнику питания (24 В, 48 В, 120 В, 240 В постоянного тока или выпрямленного переменного тока).
• Интерфейс управления: Аналоговое напряжение (0–10 В), сигнал ШИМ, импульсный вход шага/направления или цифровая полевая шина (CANopen, EtherCAT, Modbus) в зависимости от архитектуры системы.
• Совместимость обратной связи: Привод должен иметь встроенное в двигатель устройство обратной связи — датчики Холла, энкодер (инкрементный или абсолютный) или резольвер.
• Регенеративная способность: Приложения с частым торможением или вертикальными нагрузками выигрывают от приводов с рекуперативным торможением, чтобы избежать чрезмерного рассеивания тепла на тормозных резисторах.

Типичные применения по типу двигателя

Область применения коллекторных и бесщеточных двигателей постоянного тока отражает их сильные стороны в стоимости, обслуживании, диапазоне скоростей и точности управления.

Применение коллекторных двигателей постоянного тока

• Актуаторы кузова автомобиля (стекла, зеркала, сиденья, люки на крыше)
• Промышленные приводы постоянного тока в устаревшем оборудовании (прокатные станы, экструдеры, печатные машины)
• Хобби и образовательная робототехника (где в приоритете простота и дешевизна)
• Мелкая бытовая техника (миксеры, блендеры, моторы для пылесосов)
• Тяговые двигатели в старых конструкциях вилочных погрузчиков и электромобилей

Применение бесщеточных двигателей постоянного тока

• Тяговые и вспомогательные приводы электромобилей
• Аккумуляторные электроинструменты и садовая техника
• Двигательная установка дронов и БПЛА (требуется высокая удельная мощность и точный контроль скорости)
• Шпиндели станков с ЧПУ и сервооси
• Вентиляторы, насосы и компрессоры систем отопления, вентиляции и кондиционирования воздуха (где эффективность в течение продолжительных часов работы напрямую влияет на эксплуатационные расходы)
• Шпиндели жестких дисков и вентиляторы охлаждения компьютеров
• Медицинские устройства, требующие чистоты и минимального обслуживания
