Шаговый двигатель NEMA 14: компактное и точное управление движением
Шаговый двигатель NEMA 14 с квадратной поверхностью размером 1,4 дюйма (около 35 мм) является основным компонентом компактных высокоточных систем позиционирования.
Этот двигатель обычно имеет угол шага 1,8∘ (200 шагов на оборот) и работает в биполярной конфигурации. Обозначение ST35 относится к общепринятой стандартной длине двигателя в этом типоразмере. NEMA 14 специально разработан для обеспечения высокого удерживающего момента при его небольшом размере, обеспечивая сохранение положения даже при отключении питания или неподвижном двигателе. Несмотря на то, что он меньше, чем NEMA 17, он имеет решающее значение в приложениях, где минимизация массы на движущихся осях (например, портальные системы) имеет первостепенное значение для достижения высокого ускорения.
Введение
Подробные параметры и данные о производительности
RETEK: Точность позиционирования в миниатюрной автоматизации
Компания Suzhou Retek Electric Technology Co., Ltd. предлагает шаговые двигатели NEMA 14, оптимизированные для обеспечения низкого уровня вибрации и высокого крутящего момента, необходимые для настольных станков с ЧПУ, 3D-печати и небольшого лабораторного оборудования. Наш производственный процесс сводит к минимуму изменение высоты штабеля и обеспечивает точное выравнивание ротора и статора, что напрямую приводит к точной реакции на шаг и уменьшению ошибок позиционирования в системах микродвижения. Мы уделяем особое внимание обеспечению максимального удерживающего момента в пределах диапазона NEMA 14.
Приложения
Передовые технологии
Прецизионные приложения для шаговых двигателей NEMA 14
- Настольные 3D-принтеры: Двигатели для осей X, Y и Z, где для высокой скорости печати требуется малая масса. Задача: минимизировать резонанс на микрошаговых частотах.
- Малые станки с ЧПУ: Двигатели для легких режущих и гравировальных осей.
- Оптическое позиционирование сцены: Приводы механизмов фокусировки, управления диафрагмой и небольших линейных/поворотных столиков.
- Микрофлюидика: Двигатели для перистальтических насосов и точного дозирования жидкости.
Технические характеристики
Промышленное и коммерческое использование
Технические параметры (шаговый двигатель NEMА 14)
| Параметр | Диапазон/типичное значение | Единица |
| Размер корпуса (NEMA) | 14 (35 мм) | Стандартный |
| Шаг угла | 1.8 | Степени |
| Шагов за оборот | 200 | Шаги |
| Удержание крутящего момента | До 0,25 | Нм |
| Ток на фазу | от 0,5 до 1,5 | A |
| Конфигурация | Биполярный (4 отведения) | Тип |
Дополнительная информация
Дополнительная информация и примечания
Интегрированный рабочий процесс производства и настройки
Наша продукция NEMA 14 включает прецизионную изоляцию пазов и обмотку катушки, чтобы свести к минимуму изменение фазового сопротивления и обеспечить оптимальные микрошаговые характеристики. Каждый блок проверяется на точность угла шага.
- Характеристики изготовленного на заказ вала: Интеграция муфт с ходовым винтом, специализированных шестерен или увеличение длины вала для энкодеров заднего монтажа (для шаговых систем с замкнутым контуром).
- Удержание настройки крутящего момента: Предлагается индивидуальная обмотка (более высокий ток/более низкое напряжение) для максимизации удерживающего момента для конкретных стационарных применений.
- Акустическое демпфирование: Интеграция вибропоглощающих монтажных подушек или внутренних демпфирующих материалов для снижения передаваемого шума в 3D-принтерах и в тихих лабораторных условиях.
- IP-рейтинг: Обеспечение дополнительного уплотнения выхода клеммы и переднего подшипника для пыльных или влажных сред (например, при легком промышленном использовании).
Сопутствующие товары
LN2207 1700KV 1900KV 2400KV Бесщеточный двигатель для радиоуправляемого дрона FPV
Посмотреть детали
Низковольтная высокая мощность 24 В постоянного тока, максимальная мощность 3 кВт, встроенный в контроллер промышленный двигатель осевого вентилятора
Посмотреть детали
Бесщеточный двигатель постоянного тока без сердечника, диаметр 22 мм, серия WC 22
Посмотреть детали

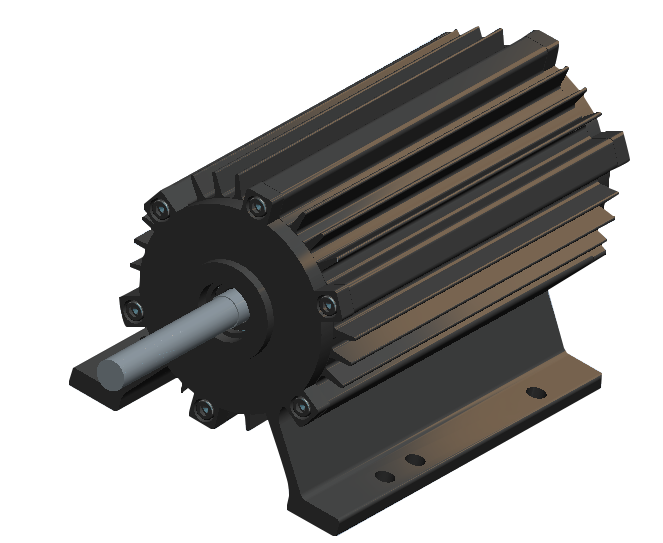

BL130 Промышленные сверхмощные вентиляторные двигатели диаметром 130 мм, двигатель 230 В переменного тока, 2 кВт
