Как мне выбрать правильный шаговый двигатель с высоким крутящим моментом для моего применения?

Выбор оптимального шагового двигателя с высоким крутящим моментом является критически важным инженерным решением, которое напрямую влияет на производительность, надежность и экономическую эффективность приложения. В отличие от стандартных готовых компонентов, эти двигатели не являются универсальным решением. Этот процесс требует тщательного изучения характеристик двигателя и глубокого понимания требований применения.

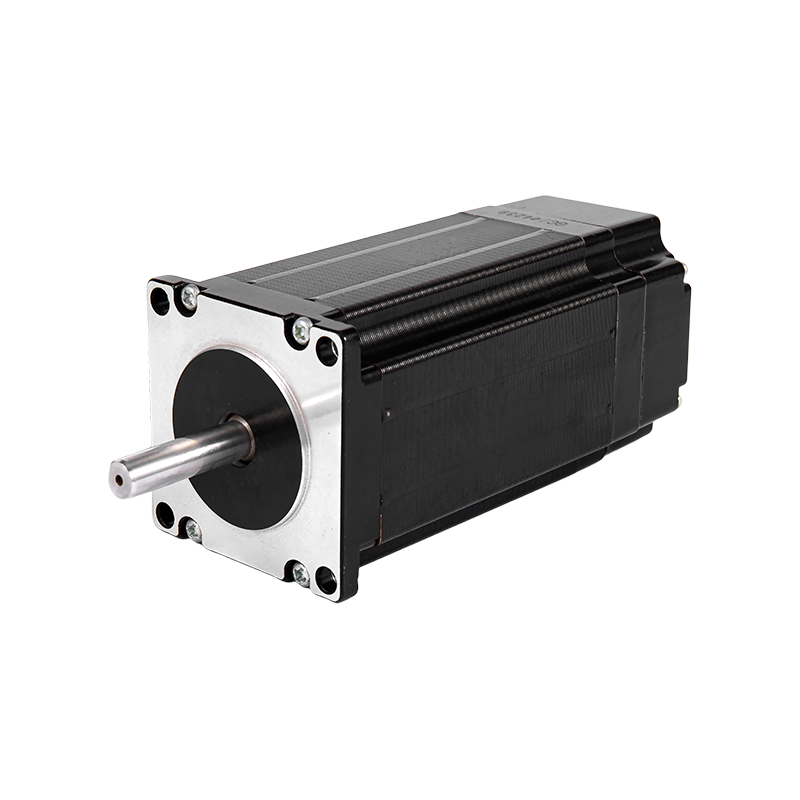

Понимание основных принципов шаговые двигатели с высоким крутящим моментом

Прежде чем углубляться в критерии выбора, важно понять, что отличает шаговый двигатель с высоким крутящим моментом. По сути, шаговый двигатель преобразует электронные импульсы в точные механические движения вала. Обозначение «высокий крутящий момент» относится к двигателям, разработанным для обеспечения значительно более высокой вращательной силы на низких скоростях по сравнению со своими стандартными аналогами. Это делает их незаменимыми в тех случаях, когда требуется высокая удерживающая сила или возможность точного перемещения тяжелых грузов. Выходной крутящий момент в первую очередь зависит от физического размера двигателя, внутренней магнитной конструкции и тока, подаваемого его драйвером. Эта взаимосвязь между физической конструкцией и электрической мощностью является краеугольным камнем при выборе правильного двигателя. Поставщик, предлагающий индивидуальную настройку, понимает, что достижение правильного баланса имеет первостепенное значение, поскольку каждая модель может быть адаптирована к конкретным требованиям клиента, гарантируя, что каждый компонент разработан с учетом точных спецификаций.

Пошаговая схема выбора

Процесс выбора можно разбить на систематическую оценку требований вашего приложения в сравнении с возможностями двигателя.

1. Определите механические требования вашего приложения.

Первым и наиболее важным шагом является количественная оценка механических требований вашей системы. Это включает в себя расчет необходимой нагрузки, скорости и точности.

Требования к крутящему моменту: Это наиболее критический фактор. Вы должны определить как удерживающий момент , который представляет собой крутящий момент, который двигатель может развивать в неподвижном состоянии и под напряжением, а динамический крутящий момент требуется для ускорения и перемещения груза. Динамический крутящий момент должен быть достаточным для преодоления инерции нагрузки и любого трения, присутствующего в системе. Недооценка крутящего момента является распространенной причиной отказа двигателя, приводящего к пропускам шагов, остановке и чрезмерному выделению тепла. Всегда разумно учитывать запас прочности, обычно на 20–30 %, превышающий расчетный максимальный требуемый крутящий момент. Это обеспечивает надежную работу в переменных условиях и продлевает срок эксплуатации двигателя.

Требования к скорости: Диапазон рабочих скоростей вашего приложения имеет решающее значение, поскольку выходной крутящий момент двигателя обратно пропорционален его скорости. По мере увеличения скорости вращения доступный крутящий момент уменьшается, и эта зависимость графически представлена значком кривая крутящего момента-скорости . Приложение, требующее высокого крутящего момента на высоких скоростях, потребует более крупного и мощного двигателя или вообще другой технологии. Вы должны определить максимальную скорость, на которой должно работать ваше приложение, и убедиться, что двигатель может обеспечить необходимый крутящий момент на этой скорости по кривой крутящего момента-скорости.

Разрешение и точность: Требуемое позиционное разрешение будет влиять на выбор угла шага. Стандартные двигатели имеют угол шага 1,8 градуса (200 шагов на оборот), а модели с высоким разрешением — 0,9 градуса (400 шагов на оборот). Для применений, требующих очень плавного движения и более точного позиционирования, микрошаг Драйверы можно использовать для электронного разделения этих основных шагов, но важно отметить, что микрошаг может немного уменьшить доступный крутящий момент. Требуемая точность будет диктовать необходимый уровень контроля и тип приводной техники.

2. Определить физические и экологические ограничения.

Двигатель должен физически вписываться в вашу конструкцию и выдерживать условия эксплуатации.

Размер и монтаж (размер корпуса NEMA): Физические размеры двигателя часто стандартизируются Размеры корпуса NEMA (например, NEMA 17, NEMA 23 или NEMA 34). Больший размер рамы обычно обеспечивает более высокий выходной крутящий момент. Вы должны выбрать размер рамы, который соответствует вашей механической конструкции и обеспечивает необходимый монтажный интерфейс. Кроме того, вес двигателя может вызывать беспокойство в портативных или вертикально перемещающихся устройствах.

Условия окружающей среды: Условия эксплуатации существенно влияют на выбор двигателя и его долговечность. Учитывайте такие факторы, как температура окружающей среды, наличие загрязнений, влажность и вибрация. Стандартные двигатели подходят для мягких сред, но для применения в медицинские учреждения или лабораторное оборудование могут потребоваться компоненты, совместимые с чистыми помещениями. В суровых условиях, например, в автомобильных машинах или на открытом воздухе в промышленных условиях, необходимы двигатели со специальными характеристиками. степень защиты (IP) для защиты от пыли и влаги. При высоких температурах окружающей среды может потребоваться двигатель с изоляцией более высокого температурного класса или принудительное охлаждение для предотвращения размагничивания внутренних магнитов.

3. Выберите подходящие электрические компоненты.

Шаговый двигатель не работает изолированно; это часть системы. Выбор драйвера и источника питания является неотъемлемой частью достижения желаемой производительности.

Выбор драйвера: Драйвер — это электронный контроллер, который преобразует импульсные сигналы от индексатора или контроллера движения в ток, подаваемый на обмотки двигателя. Номинальный ток драйвера должен соответствовать фазному току двигателя или превышать его. Выбор драйвера, поддерживающего микрошаг может значительно улучшить плавность движения и уменьшить слышимый шум. Кроме того, современные драйверы часто включают усовершенствованные алгоритмы для минимизации резонанса и оптимизации крутящего момента во всем диапазоне скоростей. Взаимодействие между двигателем и приводом настолько важно, что тесное сотрудничество с вашим поставщиком может привести к созданию комплексного решения, сочетающего инновации с практическими характеристиками.

Требования к источнику питания: Источник питания должен обеспечивать напряжение и ток, обеспечивающие работу двигателя на требуемом уровне производительности. Общее правило заключается в том, что более высокое напряжение питания позволяет двигателю достигать более высоких скоростей без резкой потери крутящего момента. Источник питания должен быть рассчитан на подачу тока, необходимого для обмоток двигателя, особенно в условиях пиковой нагрузки. Блок питания недостаточной мощности приведет к проблемам с производительностью и потенциальному сбою.

4. Рассмотрите возможность оптимизации производительности и обеспечения качества.

Помимо базовых спецификаций, на долгосрочный успех интеграции влияют несколько факторов.

Важность контроля качества: Надежность системы движения зависит от целостности и долговечности ее компонентов. Надежный система контроля качества не подлежит обсуждению для обеспечения хорошего и стабильного качества. Это означает, что каждый двигатель должен работать идентично своим спецификациям, партия за партией. Непоследовательность в производстве может привести к сбоям на местах, простоям и увеличению затрат. При оценке поставщиков их приверженность обеспечению качества должна быть первоочередным соображением.

Ценность комплексного поставщика: Использование компонентов от нескольких поставщиков может привести к проблемам совместимости и усложнению логистики. Работа с поставщиком, предлагающим полную серию продуктов, дает значительное преимущество, что позволяет осуществлять закупки по принципу «одного окна». Это особенно верно, когда проект включает в себя дополнительные производственные возможности, такие как изготовление корпусов по индивидуальному заказу. литье под давлением или specialized жгуты проводов . Наличие единой точки контакта для полной мехатронной сборки упрощает цепочку поставок и обеспечивает лучшую интеграцию между деталями.

Сводная информация о ключевых параметрах выбора

В следующей таблице собраны основные факторы, которые следует учитывать в процессе выбора.
