Какова связь между напряжением, кВ и частотой вращения в бесщеточном электродвигателе постоянного тока?

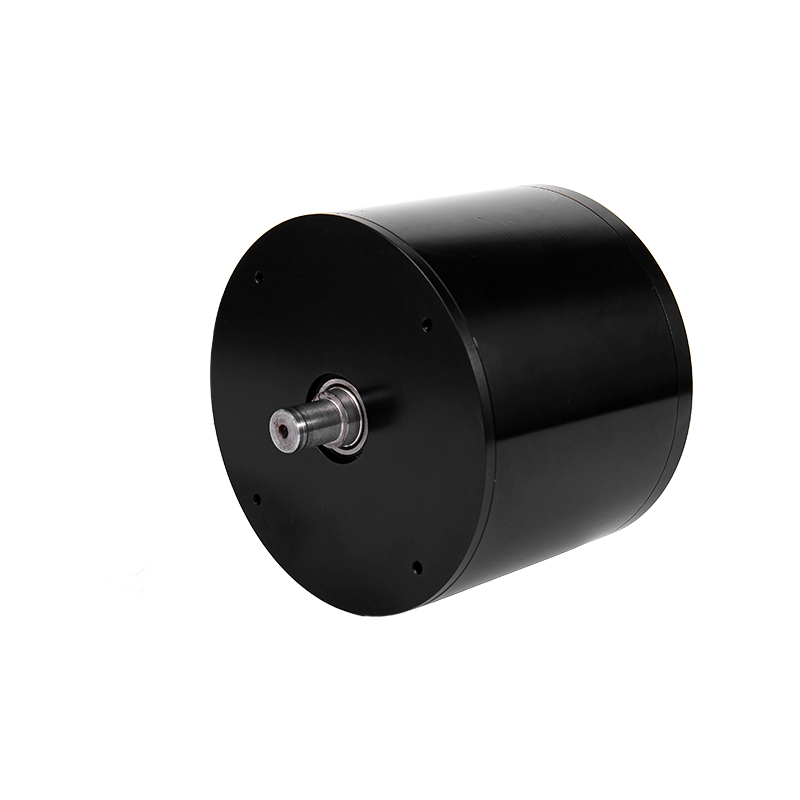

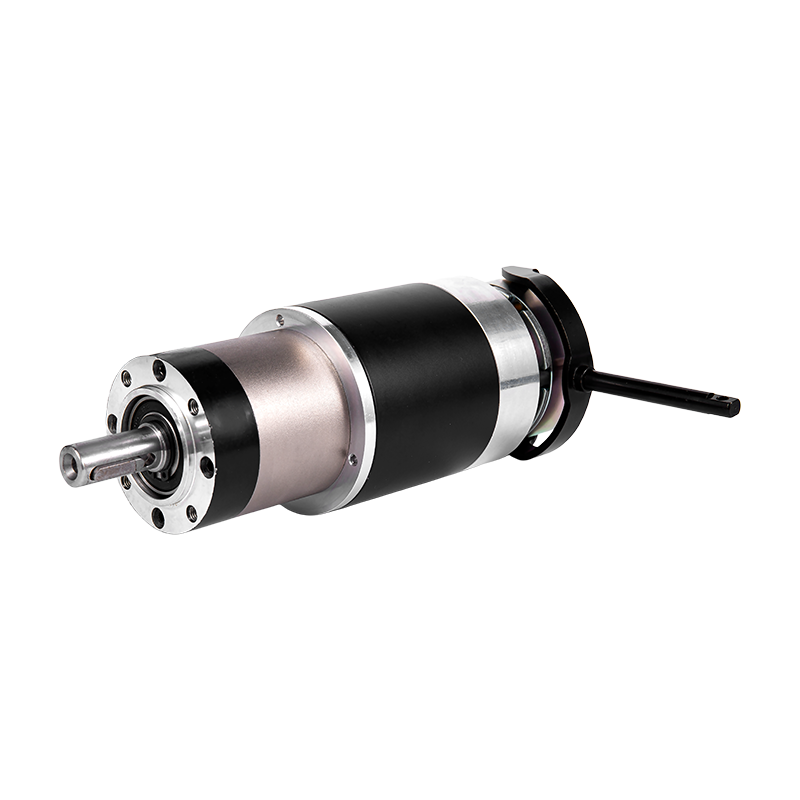

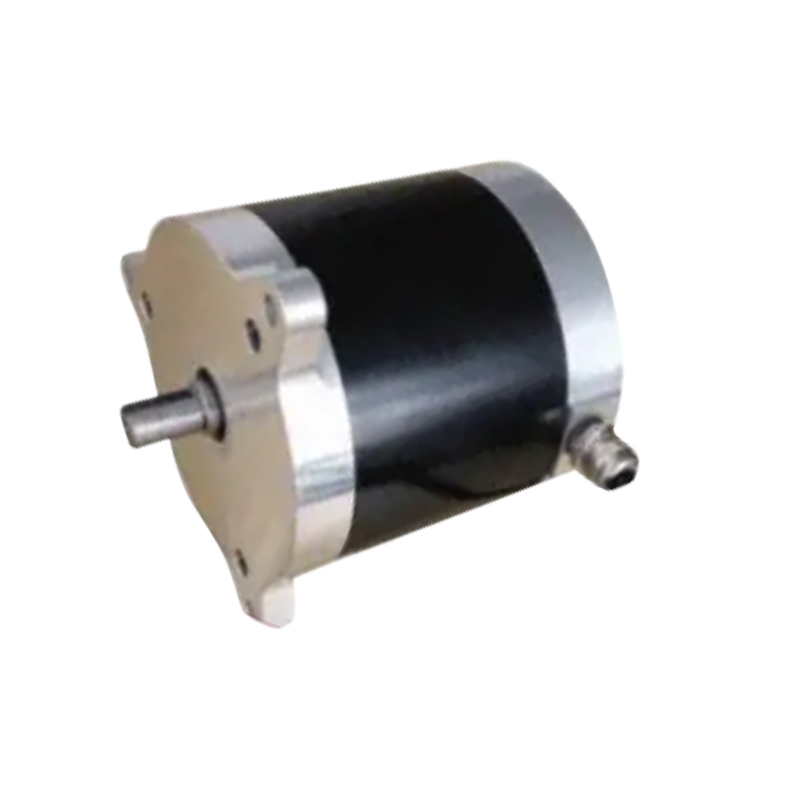

Понимание основных параметров любого технологического компонента имеет решающее значение для эффективного выбора и применения. Для бесщеточные электродвигатели постоянного тока , тремя наиболее фундаментальными и часто неправильно понимаемыми характеристиками являются напряжение, номинальное напряжение (КВ) и результирующая скорость вращения (об/мин). Эти три фактора неразрывно связаны между собой, образуя простую, но мощную взаимосвязь, которая определяет производительность двигателя в данной системе. Четкое понимание этой взаимосвязи необходимо инженерам, дизайнерам и специалистам по закупкам в таких отраслях, как вентиляция жилых помещений , автомобильные машины и медицинское оборудование .

Демистификация рейтинга КВ

Термин «КВ» является частым источником путаницы для новичков в этом деле. бесщеточные электродвигатели постоянного тока . Очень важно уточнить, что КВ не означает киловольт. Вместо этого это константа, которая представляет скорость двигателя, измеряемую в оборотах в минуту (об/мин), на вольт приложенного электрического потенциала без механической нагрузки. По сути, номинал KV является неотъемлемым свойством конструкции двигателя, определяемым такими факторами, как количество магнитных полюсов ротора и количество обмоток статора. Двигатель с высоким номинальным напряжением, например 1000 кВ, будет пытаться вращаться со скоростью 1000 об/мин на каждый приложенный вольт, когда к нему не подключена нагрузка. И наоборот, двигатель с низким номинальным напряжением, скажем, 200 кВ, будет вращаться со скоростью гораздо медленнее, 200 об/мин на вольт в тех же условиях холостого хода. Очень важно понимать, что KV не является показателем мощности или качества; он просто определяет собственные скоростные характеристики двигателя. Двигатель с более низким KV обычно предназначен для создания более высокого крутящего момента на более низких скоростях, тогда как двигатель с более высоким KV предназначен для достижения более высоких скоростей вращения, хотя и с более низким выходным крутящим моментом для данного размера.

Роль приложенного напряжения

Если номинал KV определяет потенциальную константу скорости двигателя, то приложенное напряжение является активирующей силой, которая воплощает этот потенциал в жизнь. Напряжение можно рассматривать как электрическое давление, которое пропускает ток через обмотки двигателя, создавая магнитные поля, которые заставляют ротор вращаться. В рабочих пределах двигателя скорость вращения прямо пропорциональна подаваемому напряжению. Это основополагающий принцип взаимоотношений. Для двигателя с фиксированным КВ увеличение напряжения приведет к пропорциональному увеличению максимально достижимой скорости двигателя. Например, подача напряжения 12 В на двигатель на 500 кВ в идеальных условиях холостого хода приведет к скорости 6000 об/мин. Если напряжение увеличить до 24 В, скорость увеличится вдвое до 12 000 об/мин. Эта прямая пропорциональность значительно упрощает управление скоростью, поскольку управление напряжением эффективно управляет частотой вращения. Однако это соотношение справедливо в первую очередь в условиях холостого хода. В практических приложениях наличие нагрузки приводит к появлению других критических факторов.

Прямая зависимость: напряжение x кВ = частота вращения при холостом ходу.

Основная математическая зависимость проста. Теоретическая скорость холостого хода бесщеточный электродвигатель постоянного тока рассчитывается путем умножения приложенного напряжения на константу KV двигателя.

Число оборотов в минуту без нагрузки = напряжение (В) x номинальное напряжение (КВ)

Эта формула определяет теоретическую максимальную скорость, которую может достичь двигатель, когда на него не действует никакая внешняя нагрузка. Следующая таблица иллюстрирует эту взаимосвязь на примерах:

Как показано в таблице, различные комбинации напряжения и KV могут обеспечить одну и ту же теоретическую скорость холостого хода. Это критический момент для проектировщиков систем. Выбор между системой высокого напряжения с низким напряжением и системой низкого напряжения с высоким напряжением имеет серьезные последствия для эффективности, крутящего момента, тепловыделения и выбора компонентов, которые будут обсуждаться позже. Это фундаментальное уравнение является отправной точкой для всех процессов выбора двигателя, но это только начало истории. Реальная производительность отклоняется от этого идеала, и понимание этих отклонений является ключом к успешному применению.

Критическое влияние нагрузки на фактическую частоту вращения

Обороты холостого хода являются полезным теоретическим ориентиром, но имеют ограниченную практическую ценность, поскольку двигатель бесполезен без нагрузки. В момент приложения нагрузки — будь то лопасть вентилятора, рабочее колесо насоса или ведущее колесо — фактическая частота вращения двигателя упадет ниже теоретического значения холостого хода. Степень снижения скорости напрямую связана с крутящим моментом, необходимым для привода нагрузки. Двигатель должен генерировать достаточный крутящий момент, чтобы преодолеть сопротивление нагрузки. По мере увеличения крутящего момента нагрузки двигатель потребляет больше электрического тока, создавая больший электромагнитный момент. Этот увеличенный ток приводит к падению напряжения на внутреннем сопротивлении двигателя, эффект, который часто называют потерей I*R.

Эти внутренние потери означают, что эффективное напряжение, приводящее в движение двигатель, меньше напряжения питания. Следовательно, фактическое число оборотов в минуту под нагрузкой ниже расчетного числа оборотов в минуту на холостом ходу. Разница между скоростью холостого хода и скоростью с нагрузкой называется регулированием скорости. Говорят, что двигатель, который поддерживает относительно постоянную скорость от холостого хода до полной нагрузки, имеет хорошее регулирование скорости, что является желательной характеристикой во многих приложениях, таких как лабораторное оборудование или медицинские устройства, где стабильная работа имеет первостепенное значение. Способность двигателя поддерживать свою скорость при изменяющейся нагрузке зависит от его общей конструкции и качества системы управления.

Практические последствия для проектирования систем

Взаимосвязь напряжение-КВ-об/мин — это не просто академическая концепция; это краеугольный камень эффективной конструкции системы с приводом от двигателя. Выбор неправильной комбинации может привести к неэффективности, преждевременному выходу из строя или несоответствию требованиям к производительности.

Соображения по крутящему моменту и току. Номинал KV обратно влияет на константу крутящего момента двигателя. Двигатель с более низким KV обычно генерирует больший крутящий момент на ампер тока, чем двигатель с высоким KV. Поэтому для применений, требующих высокого крутящего момента на более низких скоростях, таких как перемещение тяжелого механизма в автомобильная машина или грузовик Двигатель с низким кВ в сочетании с источником более высокого напряжения часто более эффективен. Он может обеспечить необходимый крутящий момент без потребления чрезмерного тока, что сводит к минимуму резистивный нагрев и нагрузку на электронный регулятор скорости (ESC) и источник питания.

Эффективность и управление теплом. Работа двигателя в оптимальном диапазоне напряжения и скорости имеет решающее значение для эффективности. Если двигатель с высоким кВ используется с очень низким напряжением для достижения умеренной скорости, он будет работать далеко от своей эффективной точки, что, вероятно, приведет к высокому потреблению тока и значительному выделению тепла. Чрезмерное тепло – главный враг бесщеточные электродвигатели постоянного тока , так как это может привести к ухудшению магнитов и изоляции. Правильно подобранная система, в которой KV двигателя и напряжение питания выбираются для достижения желаемой рабочей скорости в среднем диапазоне двигателя, будет работать холоднее и надежнее. Именно поэтому универсальный подход зачастую оказывается недостаточным.

Необходимость настройки в современных приложениях

Учитывая сложный баланс между напряжением, напряжением напряжения, частотой вращения, крутящим моментом и эффективностью, становится ясно, почему выбор двигателя по каталогу имеет существенные ограничения. В то время как стандартные модели могут использоваться в общих приложениях, требовательные и специфические приложения требуют индивидуального подхода. Именно здесь философия предоставления комплексных решений, сочетающая инновации с тесным партнерством, становится решающей.

Каждое приложение имеет уникальные требования. А бесщеточный электродвигатель постоянного тока для высокоскоростного бытовой вентилятор имеет другие приоритеты, чем тот, который предназначен для чувствительного медицинское учреждение устройство или надежный лодка подруливающее устройство. Двигатель вентилятора может отдавать предпочтение высокой частоте вращения и акустической тишине, в то время как двигатель медицинского назначения требует исключительной стабильности скорости и низкого уровня электромагнитных помех. Судовой мотор должен выдерживать суровые условия окружающей среды. В этих сценариях готовый двигатель, выбранный исключительно на основании номинального напряжения и напряжения, может не соответствовать тонким требованиям к долговечности, шуму или пульсациям крутящего момента.

Индивидуальный подход гарантирует, что каждый компонент, от обмоток до магнитов, разработан с учетом точных характеристик. Это включает в себя оптимизацию номинального значения KV для доступного источника напряжения для достижения целевой рабочей скорости в наиболее эффективном диапазоне двигателя. Это также включает в себя разработку тепловых характеристик двигателя для управления ожидаемыми нагрузками, обеспечивая хорошее и стабильное качество в течение срока службы продукта. Такой уровень интеграции возможен только в том случае, если двигатель рассматривается не как отдельный товар, а как неотъемлемая часть более крупной системы. Тесное рабочее сотрудничество позволяет точно настраивать параметры двигателя в сочетании с контроллером и нагрузкой, что приводит к получению более качественного и надежного конечного продукта.
